速热式电热水器
安装指南

温馨提示:

       装修前首先咨询专 业人员,预先设计好能符合家庭结构和房 型的系统热水解决方案(如电源线要求/出水量要求/中 央供水距离/顶喷淋浴/干湿分离等),根据需要选购好热水器,再按热水器的安装条件(电线要求/电表容量/安装尺寸)进行水电分布和预埋,这样可以达到更美观的整体装饰效果和理想热水效果。家庭电器增多,卫生间专用电线一步到位

       装修前,合理安排好家用电器和未来添加的电器的电线和布局,预先在装修前预埋好电源线,针对卫生间和厨房电器多而集中的特点,从总控制盒引出专线进入厨房和卫生间,线径尽量一次到位,预埋4-6平方毫米以上的专用国标线,这样可以避免电器集中使用产生的电线负载过高可能导致的线路问题,确保家庭用电安 全和电器功能的发挥和产品使用寿命。


即热式安装指南







安装注意事项:

1、首先检查确认好电表、线径、水路是否满足本机器的安装要求和使用条件,在打孔之前要与顾客确认打孔处是否有预埋水管、电线管、气管等,后再进行墙体打孔安装机器挂板及相关配套的附件。切记!!
2、即热式电热水器采用单相三线制电源:L-火线(红色)、N-零线(蓝色)、地线(黄绿色)接线时要注意区分,尤其是接地的黄绿线色决不可以接到火线或零线上;
3、即热式电热水器的安装位置选用时应该离进水管和电源较近且使用方便的地方,而且竖直安装;
4、将前置过滤器安装在热水器器的(蓝色标志)进水口,(安装时应放上胶垫圈)用手扭紧即可,力度不要太急太猛,以免因损坏进出水嘴造成不必要的麻烦,初次安装时应先接通水路试验,仔细检查接口无漏水后,方可接通电路,以防干烧。
5、将调温泄压阀安装在热水器的(蓝色标志)前置过滤器下面。(安装时应放上过滤网垫圈)将调温泄压阀安装后将热水器后部挂板对上安装板挂上即可。

6、用活动板手将软水管一端与减压阀另一端接驳好,软水管与自来水进水阀接驳好。(注:安装时请先将橡胶垫片放置每个接头中间然后进行安装)


       注意:在安装驳接机器前,先将自来水管中的杂物排出(即打开进水阀门放水几分钟),后与热水器驳接。


7、花洒的安装:利用安装“安装板”相同的办法将花洒座安装好。用活动扳手将花洒的软水管接驳到热水器的出水管(红色标志)。注 意:严禁随意更换原配花洒,否则会影响使用效果。
8、清洁机器时,务必确定已关闭电源;机器开启时,应避免直接向机身喷淋切勿将浴巾,衣物等物品挂在机器上;
9、长时间使用后应避免花洒和滤网堵塞,需要定期对花洒和过滤网除垢,排除脏污;
10、冬天在寒冷地区,长期不用时,应将机内排空,以防结冰,如有结冰时,不可通电使用;
11、电度表,电线等严禁超负荷;若电源线损坏,须联系热水器维修点来更换或请专 业的电工进行维护;
12、一般常用故障发生时请自行参照产品使用说明书进行排障,或暂停使用并与当地指定的热水器销售点联系,切勿擅自拆修,以免扩大故障发生危险;

13、电源线,进户电线,电度表,开关等额定电流,额定功率应大于热水器的额定电流或额定功率。


       注意:使用扳手时,用力不能太猛,否则会将管件接头中的密封圈挤压到管到内孔中或损坏热水器(常见情况是:在安装防电墙时用力太猛把密封圈挤压到水流传感器内孔中,此时可能会出现机器启动流量变大或不启动,恒温机升温慢或升温快过设定温度或温度来回不定。


速热式安装指南




安装注意事项:

       首先检查确认好电表、线径、水路是否满足本机器的安装要求和使用条件,在打孔之前必  须与顾客确认打孔处是否有预埋水管、电线管、气管等。切记!!后将热水器安装板贴墙做好打孔记号,再进行墙体打孔安装挂板机器及相关配套的附件。
(1)先将安防调温器安装在热水器的进、出水口。(注:安装时请先将橡胶垫片放置每个接头中间然后进行安装,在安装驳接机器前,先将自来水管中的杂物排出(即打开进水阀门放水几分钟),后与热水器驳接。)
(2)多路供热水管与淋浴管的安装与使用:
       安防调温器多路供水管是与用户家的多路供水管连接,其使用的热水温度为热水器内胆中的高热水温度。安装好热水器正确指导用户使用终端混水阀门。以免伤到!!
       安防调温器的出水口是与户家的淋浴头直接连接使用。使用安防调温器下边的小旋钮为调节水流量大小,上面的大旋钮为调节水温高低。
       使用安防调温器时大旋钮顺时针方向钮温度越高,热水器高温(此时为内胆中的高水温)。逆时针钮为调节低温(此时为自来水温度)。
       调节安防调温器的小方旋钮顺逆方向不同,出水流有所不同,顺时针钮流量大,逆 时针钮水量小,即关闭出水。

       注意:使用扳手时,用力不能太猛,否则会损坏热水器。

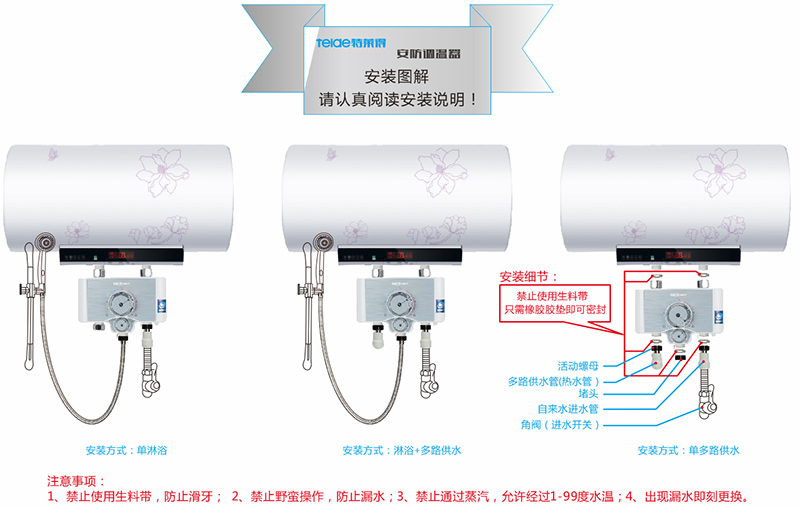

安防调温器安装指南

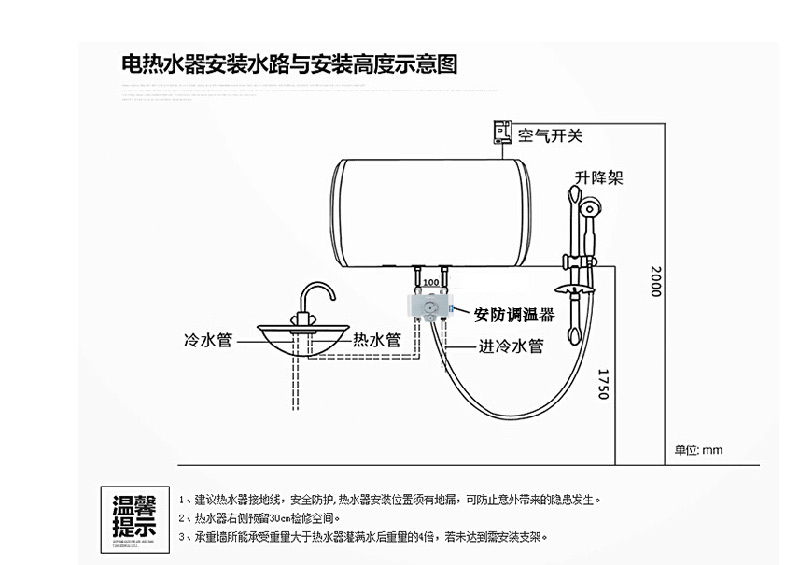

安防调温器安装示意图





安装注意事项:

1、安装前先确认安装距离是否符合本产品要求;
2、产品不得安装在易燃、易爆、易结冰的环境;
3、请选择当地正规自来水厂的生活供水系统中安装和使用;
4、严禁安装在其它不正规的供水系统中使用;
5、安装时应对准热水器进、出水口的螺纹牙口,用扳手适当用力拧紧即可;
6、禁止使用生料带,防止滑牙或漏水;
7、禁止野蛮操作,防止损坏安防调温器;
8、禁止通过蒸汽,允许经过1--120度的水温;
9、小孩必 须在大人的陪同下使用或操作;
10、热水器加热时或自来水压过大,安防调温器的泄压口有少量的水流出属正常泄压保护,不得人为堵塞泄压口;
